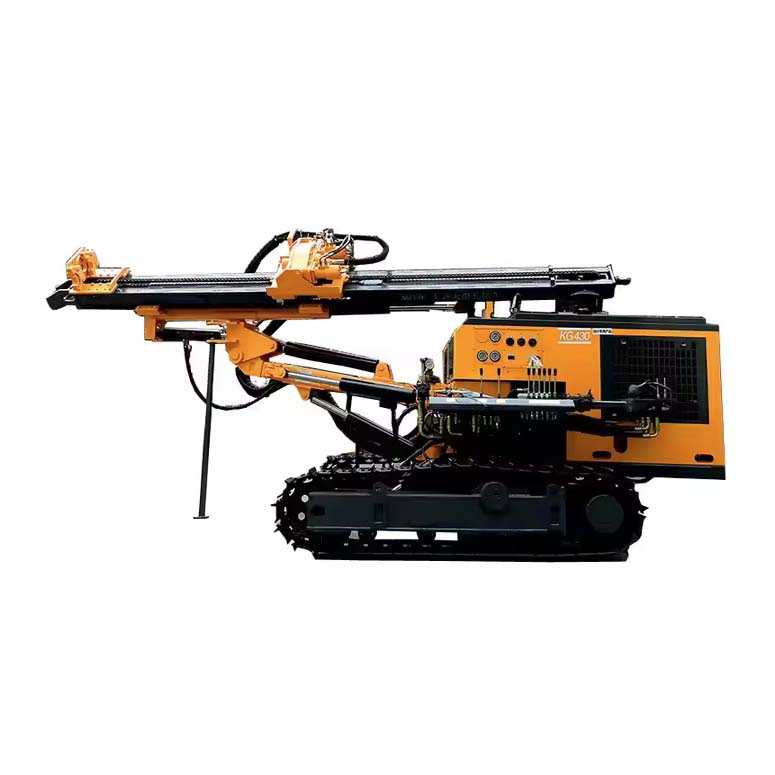

إن جهاز الحفر السطحي KG430، KG430H مزود بمحرك ديزل Yuchai (GB3)، وهو يلبي المتطلبات الوطنية للانبعاثات والبيئة، وقد تم
تصميمه وتطويره على أساس منصة KGYX430، وهو مزود بمحرك سفر بالمكبس، مما يحسن ضغط العمل وقدرة التسلق.

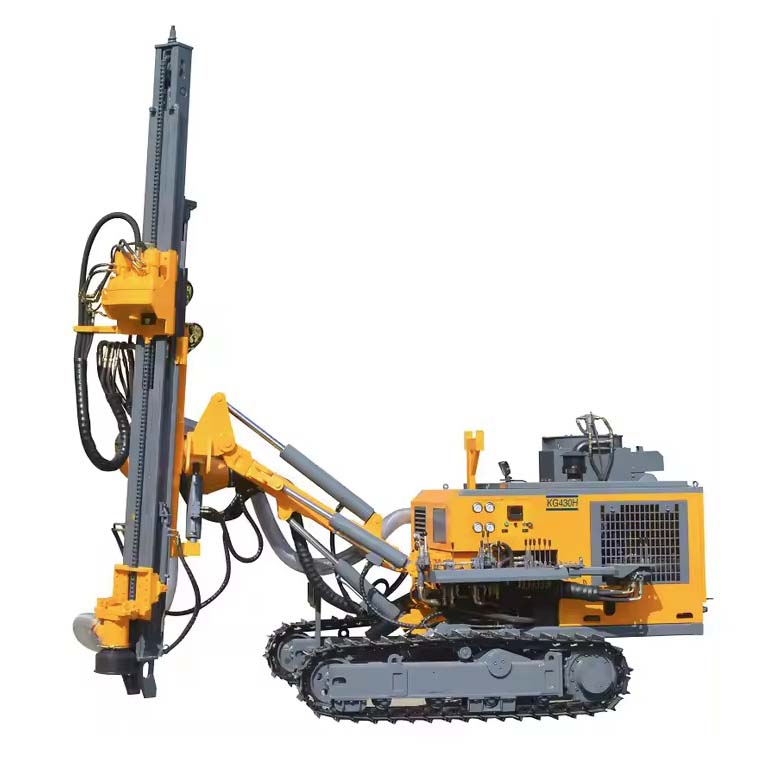

يتم تجميع KG430H بمجمع الغبار، وهو مناسب للمعايير البيئية.
جهاز الحفر أسفل الحفرة KG430، KG430H للاستخدام المفتوح هو جهاز محسَّن يتوافق مع اللوائح الوطنية لحماية البيئة. مجهزة
بمحرك يوتشاى (الصين III)، يفي جهاز الحفر بالمعايير الوطنية للانبعاثات والبيئة.
يحسِّن محرك الترام من المكبس المكبس والدفع الرباعي من ضغط العمل وقدرة التسلق. تُمكِّن الأسطوانة الهيدروليكية الموسّعة
وأسطوانة الرفع بذراع الرفع من تلبية متطلبات استخدام الوضع المحدود. وفي الوقت نفسه، تم تحسين النظام الهيدروليكي، مما يثبت
زيادة تدفق النظام وسرعة الدوران.
تم تحسين الأسطوانة الهيدروليكية، مما يجعلها أكثر موثوقية. يتم تثبيت سكة التوجيه بطريقة مائلة، مما يجعل العمليات
والملاحظات أسهل.
يتم استخدام المظهر الجانبي السميك للمبيت؛ والحلقة الإضافية تجعل المناولة والرفع مريحًا.
| الطراز | KG430 | KG430H |
|---|---|---|
| بُعد النقل (mm) | 6300x2250x2700 | 6300x2400x2700 |
| الوزن (kg) | 5250 | 5700 |
| صلابة الصخور | f=6-20 | |
| قطر الحفر (mm) | 90 to 152 | |
| عمق الحفر الاقتصادي (m) | 25 | |
| سرعة الدوران (rpm) | 0 to 90 | |
| عزم الدوران الدوار (Max) N.m | 5000 | |
| قوة الرفع (KN) | 40 | |
| طريقة الدفع | النفط اسطوانة + سلسلة الأسطوانة | |
| ضربة التغذية | 3175 mm | |
| سرعة السفر (km/h) | 0 to 2.5 | |
| سعة التسلق | ≤30 الدرجة العلمية | |
| الخلوص الأرضي (mm) | 500 | |
| زاوية ميل الشعاع | Down 110 الدرجة العلمية, لأعلى 35 الدرجة العلمية, الإجمالي 145 الدرجة العلمية | |
| زاوية تأرجح ذراع الرافعة | Left 91 الدرجة العلمية, Right 5 الدرجة العلمية, الإجمالي 96 الدرجة العلمية | |
| زاوية دوران ذراع الحفر | down 55 الدرجة العلمية, لأعلى 15 الدرجة العلمية, الإجمالي 70 الدرجة العلمية | |
| زاوية تأرجح ذراع الحفر | Left 32 الدرجة العلمية, Right 32 الدرجة العلمية, الإجمالي 64 الدرجة العلمية | |
| زاوية استواء المسار | ±10 الدرجة العلمية | |
| طول الشعاع التعويضي | 900 mm | |
| الطاقة الداعمة | Yuchai YC4DK80-T302 | Yuchai YC4DK100-T304 |
| الطاقة المقدرة | 58KW | 73KW |
| سرعة الدوران المقدرة | 2200 rpm | 2200 rpm |
| DTH مطرقة | 4 inch | |
| قضيب الحفر | ф76*2 m, ф76*3 m | |
| استهلاك الهواء | 13 to 20 cubic meter/min | |
| أقصى ارتفاع للفتحة الأفقية | 2850 mm | |
| الحد الأدنى لارتفاع الفتحة الأفقية | 350 mm | |
