يتم توفير مؤشر زاوية الحفر والعمق لتبسيط التحكم في عملية الحفر وتحسين جودة الحفرة.
نظام فعال لجمع الغبار، ومقصورة فسيحة، وتدفئة وتكييف هواء عالية الطاقة، ومعدات صوتية
عالية الجودة توفر بيئة تشغيل عالية
الجودة، لتحسين كفاءة المشغل.

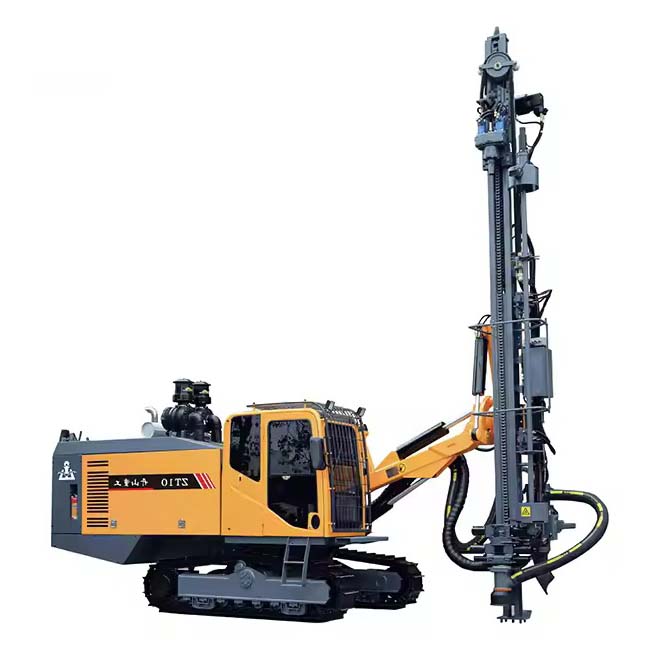

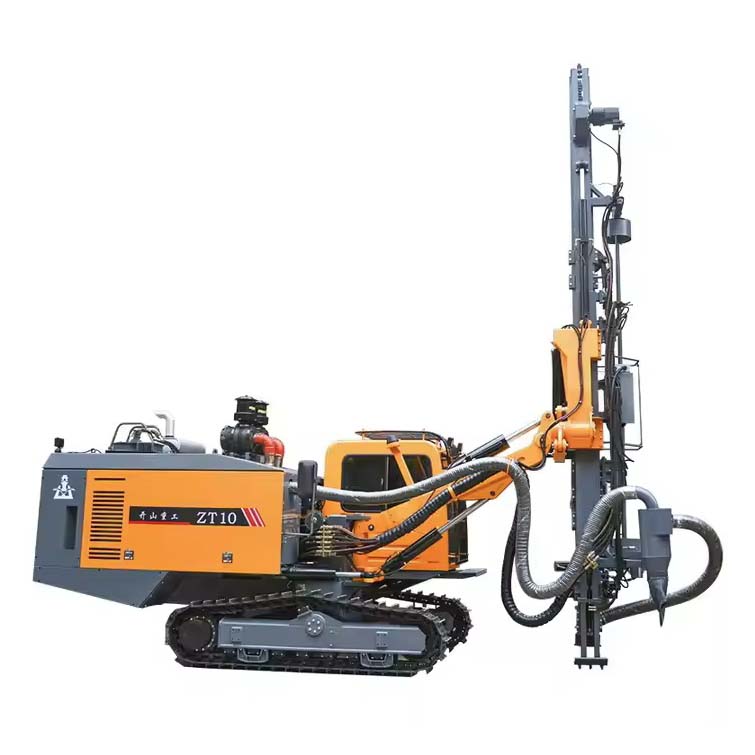

يمكن لجهاز الحفر ZT10 المدمج أسفل الحفرة للاستخدام المفتوح حفر ثقوب رأسية ومائلة وأفقية،
ويستخدم بشكل أساسي في المناجم
المفتوحة، وثقوب التفجير الحجرية وثقوب ما قبل التقسيم. يتم تشغيله بواسطة محرك الديزل
Yuchai China المرحلة الثانية من محرك
الديزل Yuchai China ويمكن للإخراج ثنائي الطرف أن يقود نظام الضغط اللولبي ونظام النقل
الهيدروليكي.
تم تجهيز جهاز الحفر بنظام مناولة القضبان الأوتوماتيكي، ووحدة وصلة أنبوب الحفر العائمة،
ووحدة تزييت أنبوب الحفر، ونظام
منع التصاق أنبوب الحفر، ونظام تجميع الغبار الجاف الهيدروليكي، وكابينة تكييف الهواء، وما
إلى ذلك من وظيفة اختيارية لزاوية
الحفر ووظيفة مؤشر العمق.
يتميز جهاز الحفر بالسلامة الممتازة، والأتمتة العالية، وكفاءة الحفر، وملاءمته للبيئة،
والحفاظ على الطاقة، والتشغيل
البسيط، والمرونة، وسلامة السفر، وما إلى ذلك.
المعلمات الفنية
| الطراز |
ZT10 |
| بُعد النقل (mm) |
9230x2400x3300/3600 |
| الوزن (kg) |
15000 |
| صلابة الصخور |
f=6-20 |
| قطر الحفر (mm) |
90 to 130 |
| الخلوص الأرضي (mm) |
430 |
| زاوية استواء المسار |
±10 الدرجة العلمية |
| سرعة السفر (km/h) |
0 to 3 |
| سعة التسلق |
≤25 الدرجة العلمية |
| الجر (KN) |
120 |
| عزم الدوران الدوار (Max) N.m |
2800 |
| سرعة الدوران (rpm) |
0 to 120 |
| زاوية رفع ذراع الرافعة |
لأعلى 47 درجة، ولأسفل 20 درجة |
| زاوية تأرجح ذراع الرافعة |
Left 20 الدرجة العلمية,Right 50 الدرجة العلمية |
| زاوية تأرجح العربة |
يسار 35 درجة، يمين 95 درجة |
| زاوية دوران العربة |
114 الدرجة العلمية |
| السكتة الدماغية التعويضية (mm) |
1353 |
| ضربة رأس الدوران (mm) |
4490 |
| قوة الدفع القصوى (KN) |
32 |
| طريقة الدفع |
محرك + سلسلة أسطوانية |
| عمق الحفر الاقتصادي (m) |
32 |
| عدد القضبان |
7+1 |
| قضيب الحفر (mm) |
ф64/ф76*4000 |
| DTH مطرقة |
3 inch, 4 inch |
| المحرك |
Yuchai YC6L310-H300 |
| الطاقة المقدرة |
228KW |
| سرعة الدوران المقدرة |
2200rpm |
| سعة ضاغط الهواء اللولبي |
18 cubic meter/min |
| ضغط التفريغ (Mpa) |
1.7 |
| نظام التحكم المتنقل |
طيار هيدروليكي |
| نظام التحكم في الحفر |
طيار هيدروليكي |
| مضاد للتشويش |
هيدروليك كهربائي هيدروليكي أوتوماتيكي مضاد للتشويش |
| الفولتية |
24V DC |
| سيارة أجرة آمنة |
استيفاء متطلبات نظام حماية الأرواح والممتلكات ونظام حماية الأرواح والمعدات |
| الضوضاء في الأماكن المغلقة |
أدناه 85dB(A) |
| المقعد |
قابل للتعديل |
| مكيّف هواء |
درجة الحرارة القياسية |
| الترفيه |
الراديو |
