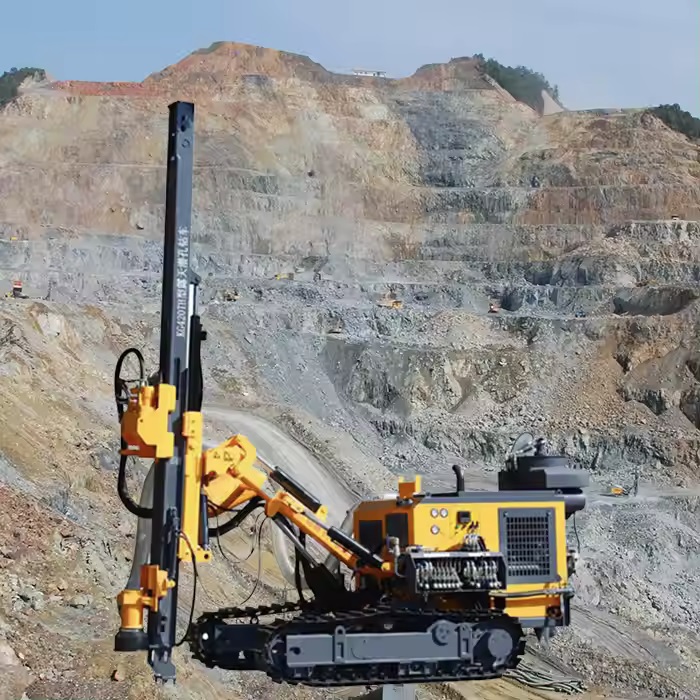

1، مجهزة بمحركات Yuchai ذات الأربع أسطوانات 58KW (KG420T) و Yuchai ذات الأربع أسطوانات
73.5KW (KG420TH) لتلبية المتطلبات
الوطنية للانبعاثات وحماية البيئة;
2، يتم استخدام إطار الزاحف المطوق لأربع عجلات وحزام واحد، والإطار لديه وظيفة التسوية
التلقائية;
3، يعمل المحرك ذو الضغط العالي والمكبس ذو الإزاحة الكبيرة، مما يحسن ضغط العمل وأداء
التسلق وكفاءة الانتقال الكلية;
4، تحسين هيكل الرفع لذراع الحفر لتلبية متطلبات الحفر بزوايا مختلفة;
5، تحسين تخطيط وحدة التحكم، وترقية النظام الهيدروليكي في نفس الوقت، وزيادة تدفق النظام،
وتحسين سرعة الدوران وتحسين كفاءة
الحفر;
6، تم اعتماد فلتر الهواء الجديد لتحسين عمر خدمة محرك الديزل، وتم اعتماد أسطوانة الزيت
المزدوجة لالتقاط الغبار، والتي
تكون أكثر موثوقية عند العمل.
المعلمات الفنية
| الطراز |
KG420T |
KG420TH |
| بُعد النقل (mm) |
5300x2250x2400 |
5300x2450x2400 |
| الوزن (kg) |
5050 |
5350 |
| صلابة الصخور |
f=6-20 |
| قطر الحفر (mm) |
90 to 152 |
| عمق الحفر الاقتصادي (m) |
25 |
| سرعة الدوران (rpm) |
0 to 90 |
| عزم الدوران الدوار (Max) N.m |
3500 |
| قوة الرفع (KN) |
40 |
| طريقة الدفع |
النفط اسطوانة + سلسلة الأسطوانة |
| ضربة التغذية |
3175 mm |
| سرعة السفر (km/h) |
0 to 2.5 |
| سعة التسلق |
≤30 الدرجة العلمية |
| الخلوص الأرضي (mm) |
280 |
| زاوية ميل الشعاع |
لأسفل 135 درجة، لأعلى 50 درجة، المجموع 185 درجة |
| زاوية تأرجح ذراع الرافعة |
يسار 100 درجة، ويمين 45 درجة، المجموع 145 درجة |
| زاوية دوران ذراع الحفر |
لأسفل 50 درجة، لأعلى 25 درجة، إجمالي 75 درجة |
| زاوية تأرجح ذراع الحفر |
يسار 44 درجة، يمين 45 درجة، المجموع 89 درجة |
| زاوية استواء المسار |
±10 الدرجة العلمية |
| طول الشعاع التعويضي |
900 mm |
| الطاقة الداعمة |
Yuchai YC4DK80-T302 |
Yuchai YC4DK100-T304 |
| الطاقة المقدرة |
58 KW |
73 KW |
| سرعة الدوران المقدرة |
2200 rpm |
2200 rpm |
| DTH مطرقة |
4 inch |
| قضيب الحفر |
ф76*2 m + ф76*3 m |
| استهلاك الهواء |
13 to 20 cubic meter/min |
| أقصى ارتفاع للفتحة الأفقية |
2750 mm |
| الحد الأدنى لارتفاع الفتحة الأفقية |
350 mm |
